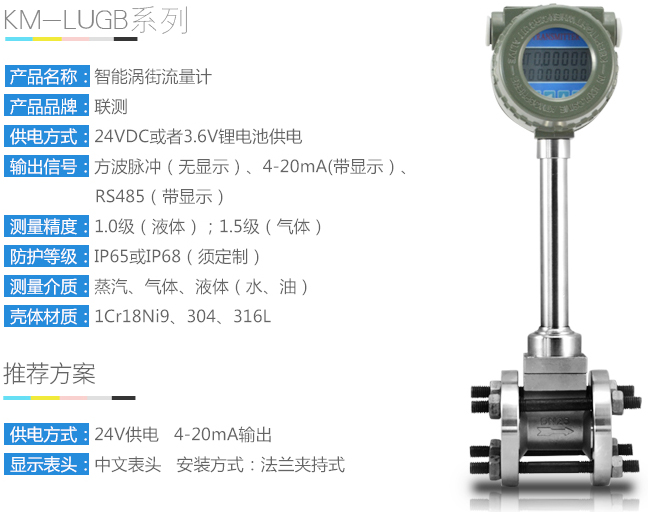

渦街流量表
- 品*：JKM/凱銘儀表
- 型號：JKM-LUGB
- 測量范圍：5-11000m3/h
- 精度等級：1.5級、1.0級
- 公稱通徑：DN20~DN1200
- 適用介質：氣體、液體、蒸汽
- 工作壓力：1.6MPa~10MPa
- 工作溫度：-80℃~450℃
- 供電方式：24VDC或鋰電池
- 訂貨號：FWP517031HHV
渦街流量表的工作原理

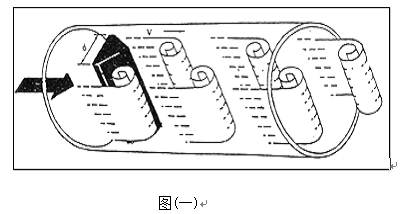

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

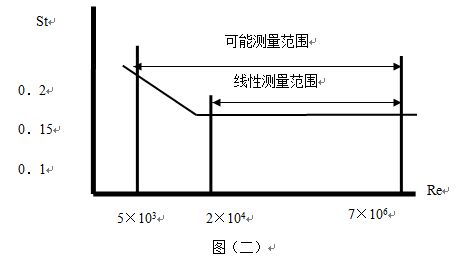

圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝儀表常數（1/m3）。
N＝脈沖個數
Q＝體積流量（m3）
渦街流量表主要技術指標
公稱通徑：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)：DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料：1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度：壓電式:0.2g，電容式:1.0～2.0g
精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度：1：6～1：30
供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號：方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數：符合JB/T9249標準 Cd≤2.4
防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防護等級：普通型IP65 潛水型 IP68
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質：氣體、液體、蒸汽
傳輸距離：三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω
渦街流量表口徑、流量范圍對照表

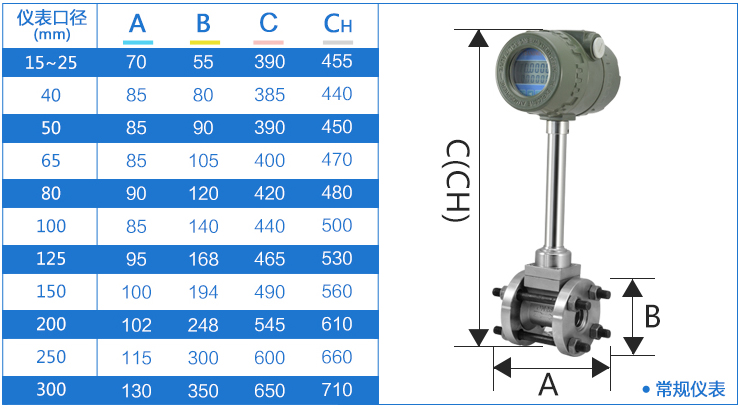

渦街流量表尺寸范圍

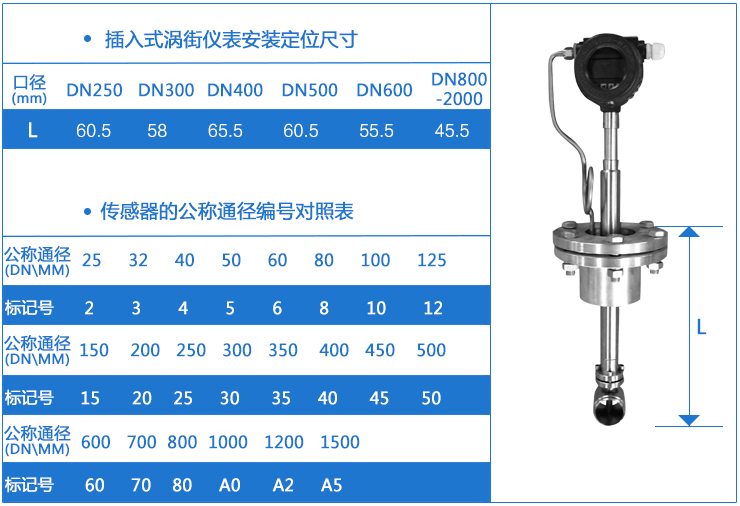

插入式渦街儀表安裝定位尺寸

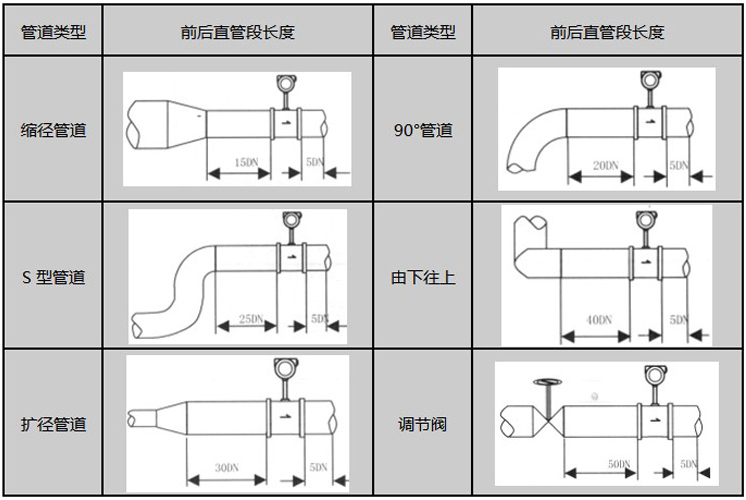

渦街流量表安裝注意事項

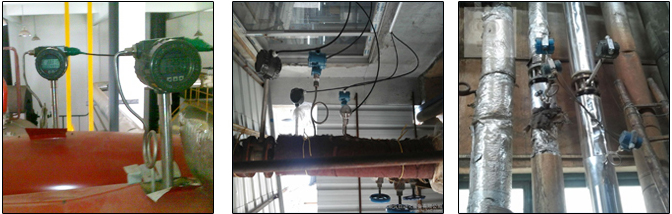

渦街流量表現場使用展示
