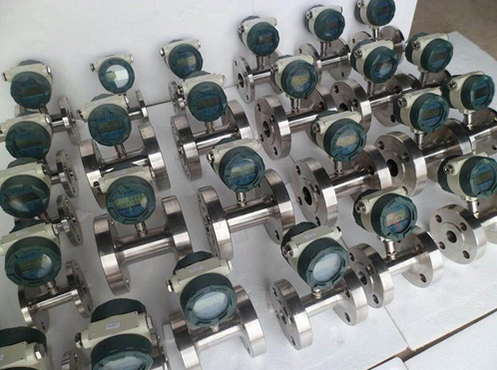

豆油流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LWGY
- 測量范圍：0.04～800m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN4～DN200
- 適用介質：水 油 醇 純凈液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+100℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：PHX150721IHH
豆油流量計產品概述
LWG渦輪流量傳感器與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
豆油流量計特點
1、壓力損失小，葉輪具有防腐功能。
2、具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
3、采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。 具有非線性精度補償功能的智能流量顯示器。修正公式精度優于0.02%。 4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可 靠性高。 5、采用EEPROM對累積流量，儀表系數進行掉電保護。保護時間大于10年。
豆油流量計主要技術參數
◆ 流量計規格，基本參數和性能指標
◆ 準確度：0.5級、1.0級；
◆ 使用條件：
1）環境溫度-20℃～50℃；
2）相對溫度：5%～95%；
3）被測介質溫度：-20℃～120℃；
4）大氣壓力：86KPa～106KPa；
5）防爆等級：ibⅡBT4
◆ 信號傳輸距離：傳感器至顯示器的距離可達1000m。
豆油流量計電氣特性
1、顯示方式：
1）KM-LWG遠傳顯示：脈沖輸出（配顯示儀表）；
2）LWY現場顯示：7位LCD顯示累積流量，單位（m3），7位LCD顯示瞬時流量，單位（m3/h）
3）LWGB渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
1）KM-LWG脈沖輸出，p-p值由供電電源確定；
2）LWY可帶脈沖輸出或4～20mA兩線制電流輸出；
3）LWGB4～20mA兩線制電流輸出。
3、供電電源：
1）KM-LWG：DC5-24V
2）LWY：3V鋰電池安裝于儀表內部可連續使用八年以上；
3）LWGB：DC24V。
4、儀表結構及安裝方式
1）儀表安裝采用法蘭連接，螺紋連接及夾裝式；
2）安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應，下游直管段應（DN 為管道內徑）。
3）傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4）為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；
5）傳感器露天安裝時，請做好放大器插頭的防水處理；
6）傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關使用說明書。
豆油流量計選型表
說明：
DN4～DN40管徑的傳感器為螺紋連接，*大工作壓力為6.3MPa。
DN50～DN200管徑的傳感器為法蘭連接，*大工作壓力為2.5MPa。
DN4～DN10管徑的傳感器配有前后直管段和過濾器。
DN15～DN40管徑如需法蘭連接，訂貨時說明。
高壓型及特色要求訂貨時說明。
豆油流量計流量范圍
