腰輪流量計安裝要求與注意事項
腰輪流量計開始安裝前，特別是安裝在新管路或經維修后的管路上時，*先應清掃管路，去除所有堆積的雜物和焊渣、鐵銹等。在清掃管路操作期間，應拆下流量計以免測量部件的嚴重?fù)p壞。
1、腰輪流量計的安裝方式

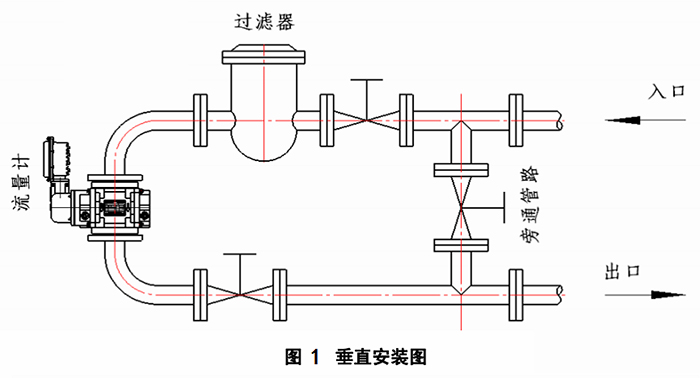

a、垂直安裝(見圖1)：當垂直安裝時，氣體進口端須在上方，氣流由上向下流動，即上進下出。本公司建議用戶盡可能采用垂直安裝方式，這樣安裝有助于轉子對臟物的自潔能力。

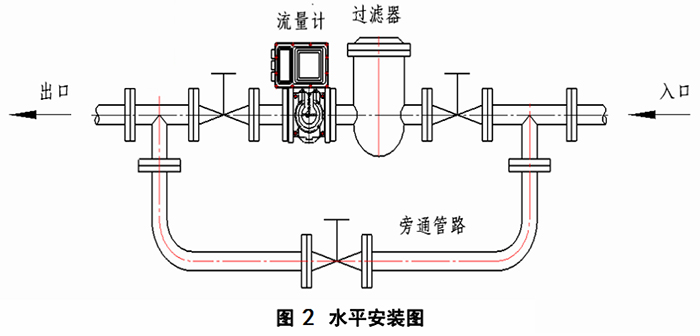

b、水平安裝(見圖2)：水平安裝時，流量計進出口端軸線應不低于管道軸線，以防止氣體中的雜質滯留在流量計內，影響正常運轉。同時應使流量計法蘭與過濾器法蘭直接對接。
c、關于流向：現場安裝時，應按流量計箭頭指示流向安裝。
d、無論垂直安裝或水平安裝，都必須使傳感器內的轉子軸處于水平位置。
2、腰輪流量計的安裝
a) 流量計周?chē)坏糜袕?qiáng)外磁場干擾和強烈的機械振動。安裝前應根據使用要求審核使用環境條件。
b) 應正確吊裝流量計，吊裝設備的安全載荷及防護措施應符合有關規定。嚴禁在流量積算儀處用繩拴結起吊儀表。
c) 流量計上游須安裝相應規格且合格的過濾器并定期清洗。實踐證明，安裝合適的過濾器，是流量計減少故障和延長使用壽命的有效途徑。為了便于維護，過濾器應配有差壓計。
d) 室外安裝流量計時，上部應有遮蓋物以防雨水浸蝕和烈日曝曬而影響流量計使用壽命，安裝場所應有足夠的檢查和維修空間。
e) 為不影響流體正常輸送，可安裝旁通管路。在正常使用時必須緊閉旁通管道閥門。
f) 流量計應與管道同軸安裝，并防止密封墊片和黃油進入管道內腔。
g) 防爆場所安裝時，流量計必須接地可靠，但不得與強電系統共用地線；在管道安裝或檢修時，不允許電焊系統的地線與流量計搭接。在任何情況下，用戶不得自行更改防爆系統電路元器件型號和規格、連接方式以及任意改動各引線接口，引入電纜的外徑為φ8mm～φ8.5mm，同時多余的引入孔應用堵塞封堵，應嚴格按照 GB3836.1～2 的有關要求進行操作；要打開流量積算儀前蓋時，必須先斷開外接電源。
h) 流量計投入運行時，應緩慢開啟閥門，逐步增加流速，以免瞬間氣流過強沖擊而損壞傳感器內的轉子。
3、腰輪流量計的安裝注意事項
a) 安裝流量計和測量管道時，應使管道應力引起的流量計變形為*小。
b) 務必確保工藝管道與流量計的連接同軸。
c) 防止墊圈或焊縫突入到管道內。
d) 該產品為防爆產品，安裝維修時應按有關防爆要求執行。
e) 安裝后運行前，必須加潤滑油。
f) 安裝流量計時，嚴禁在流量計出入口法蘭處直接進行電焊，以免損壞流量計內部零件。
g) 進行密封試壓時，應注意流量計壓力傳感器所能承受的*高壓力，以免損壞流量計壓力傳感器。
